LPG泵:YQB15-5,1台
电机:5.5KW 380V,1 台
电子灌装秤:BSC-150,1台,可向50-150kg气瓶充装,带打印小票
充气枪:3套,可按用户要求配专业接口
防震软管:液相、气相各2根,不锈钢材质
液位计:磁翻板式、浮球式均可
温度计:M33x2
压力表:M20x1.5
喷淋装置:DN15镀锌管环绕罐体一周,温度高时可自行调节喷淋,有效降低温度
遮阳板:采用4mm厚铝板制作而成,防止储罐温度过高。
管道、阀门、法兰、标准件等根据实际情况配齐。
项目 | 数据 | 项目 | 数据 | |||

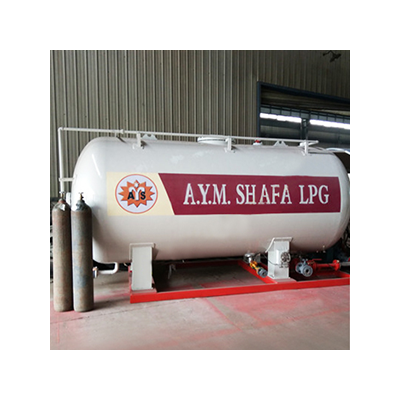

整体 | 产品型号 | CL1865-10型LPG撬装站 | 液位计 | 型号 | UHZ-518C14 | |
带框架外形尺寸(mm) | 5900×2200×2450 | 型式 | 磁翻板式液位计 | |||
设备空重(Kg) | 5100 | 公称压力 | 2.5Mpa | |||
容器类别 | 三类 | 测示范围 | 50-2100mm | |||
设计压力 | 1.77Mpa | 精度 | 2.5 | |||
最高工作压力 | 1.61Mpa | 安全阀 | 型号 | A42F-2.5-80 | ||
设计温度 | -20~50℃ | 型式 | 内置全开式 | |||
充装介质 | 液化石油气(丙烷) | 公称压力 | 2.5 Mpa | |||
腐蚀裕量 | 1.0mm | 公称直径 | DN80 | |||
容积 | 10m3 | 开启压力 | 1.68-1.76 Mpa | |||
热处理 | 整体 | 回座压力 | ≥开启压力的0.8倍 | |||
充装系数 | 420kg/m3 | 装卸装置 | 公称直径 | 进液管 | DN50 | |
罐体及受压元件材质 | Q345R | 出液管 | DN50 | |||
水压试验压力 | 2.22 Mpa | 进气口 | DN50 | |||
气密性试验压力 | 1.77 Mpa | 排污口 | DN50 | |||
筒体设计厚度 | 10mm | 放空口 | DN50 | |||
封头设计厚度 | 10mm | 标准 | GB150-1998《钢制压力容器》 | |||
预期使用寿命 | 10年 | 压力容器安全技术监察规程 |
